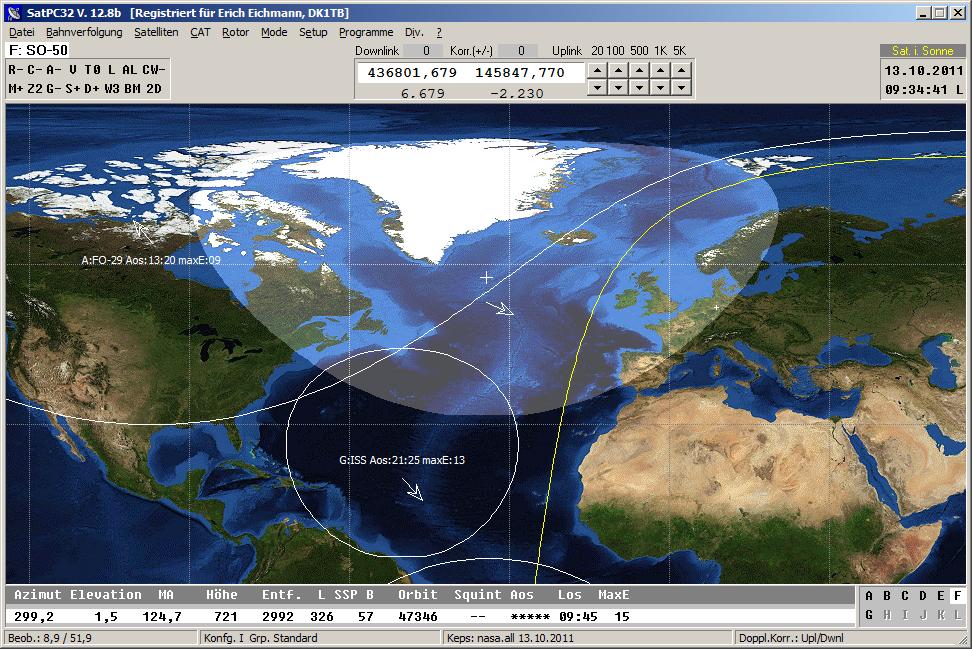

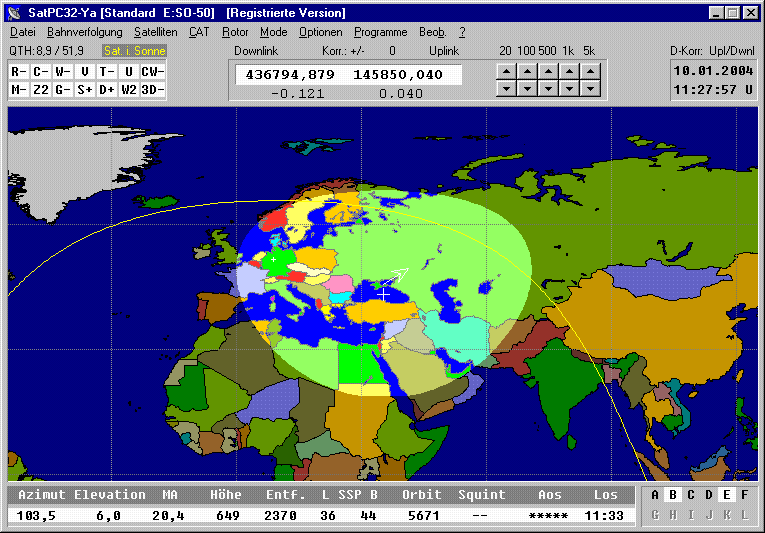

Das Bild zeigt den Hörbarkeitsbereich von SO-50 zur oben rechts
angegebenen Zeit. SO-50 ermöglicht Sprachverbindungen in FM mit Uplink auf 2m und Downlink auf 70cm.
Um den Satelliten zu öffnen muss ein kurzes Signal mit einem
74.4-Hz-Subton gesendet werden, für den Betrieb ist ein 67-Hz-Subton auf dem
Uplink-Signal erforderlich. Beide Subton-Frequenzen können per Mausclick
durch SatPC32 eingeschaltet werden.
Die Weltkarte ist eine 16-bit-Grafik. Der Zoom-Faktor ist 2, die Fenstergröße ist auf 800 * 600 eingestellt. Bei dieser Einstellung füllt das SatPC32-Fenster einen 800 * 600 Bildschirm fast vollständig aus.

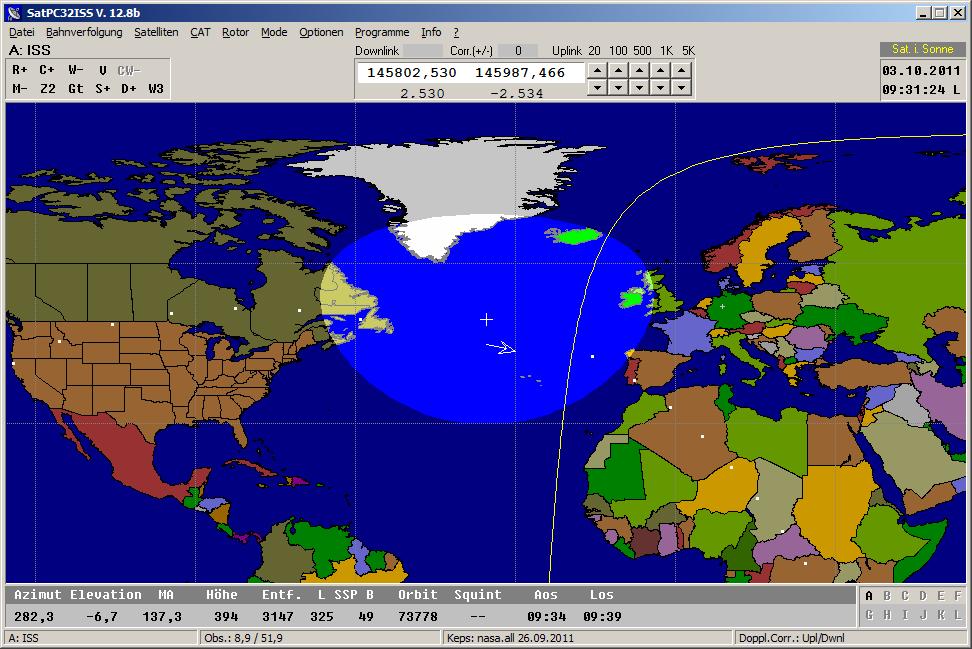

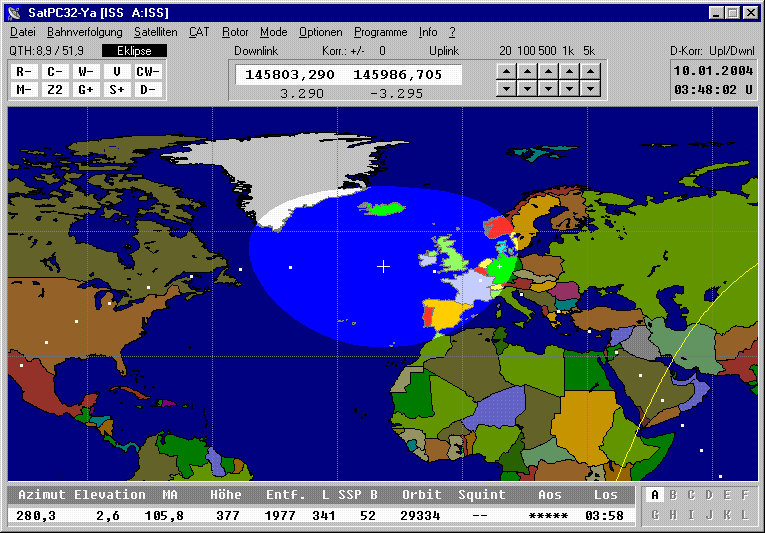

Bildschirmaufnahme der ISS-Fassung von SatPC32. Diese im Lieferumfang enthaltene Spezial-Fassung von SatPC32 ermöglicht mit gängigen Funkgeräten eine Frequenzsteuerung bei Amateurfunkverbindungen mit der ISS. Im Gegensatz zu anderen Satelliten liegen bei der ISS Uplink- und Downlink-Frequenz im selben Band.

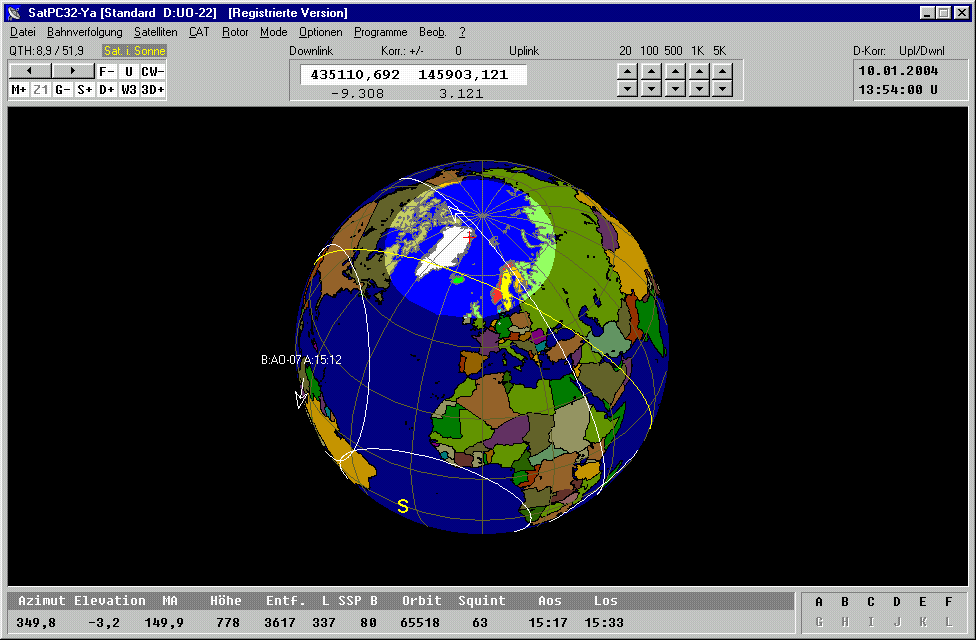

Die Grafik zeigt den Hörbarkeitsbereich von UO-22 zu der oben
rechts angegebenen Zeit. Die Hörbarkeitsbereiche weiterer ausgewählter
Satelliten werden umrandet dargestellt. Im Bereich des Subsatellitenpunktes
werden die Namen und Aufgangszeiten eingeblendet. Die gelbe Linie zeigt die Sonnenlinie an, anhand derer man erkennt, ob der Satellit sich im Sonnenlicht befindet oder im Erdschatten (Eklipse). UO-22 ermöglicht weltweiten Datenverkehr mit 9K6 Packet. Dabei übernimmt Wisp32 den Datenverkehr, während SatPC32 die Antennen- und Frequenzsteuerung des Funkgeräts versieht.

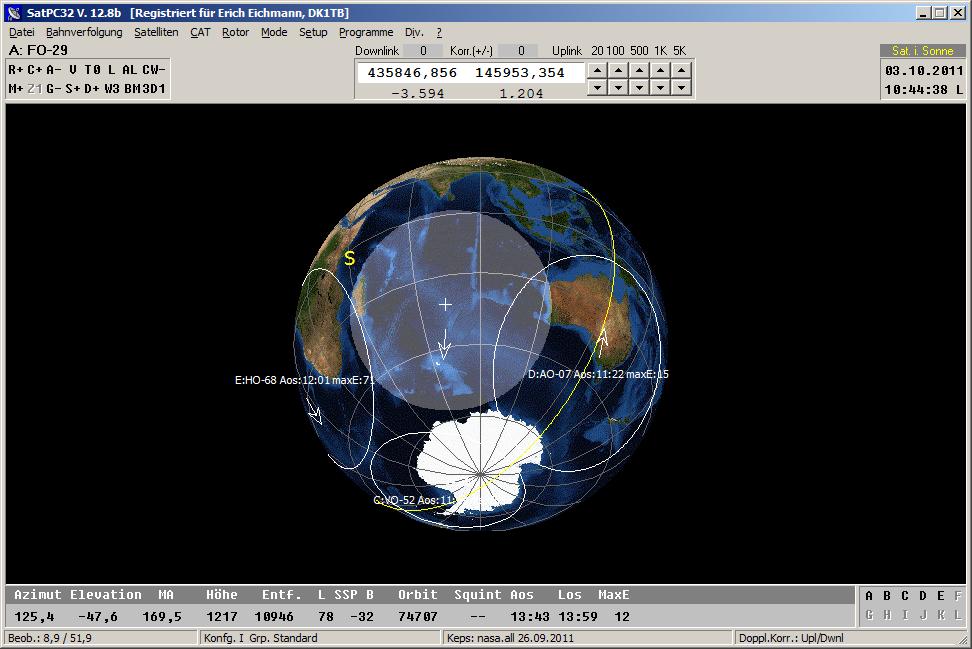

Als Weltkarte verwendet das Programm im obigen Beispiel 16-bit-3D-Grafiken. Die 3D-Karten unterstützen alle Grafik-Funktionen, die auch mit den 2D-Karten verwendet werden können: Darstellung der Hörbarkeitsbereiche mehrerer Satelliten, Einblendung der Sonnen linie, der Spur und der Richtungspfeile und des Standorts eines 2. Beobachters.
Bei Einstellung der größten Fenstergröße kann zwischen zwei Kartensätzen von Globen gewählt werden. Die größeren Globen füllen bei der oben eingestellten Fenstergröße das Grafikfenster vertikale vollständig aus.

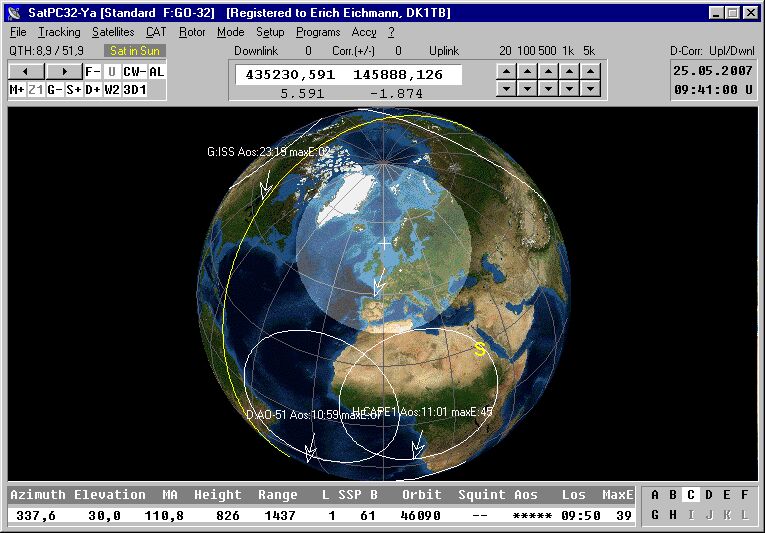

Die vorstehende Abbildung zeigt die 3D-Darstellung unter Verwendung der Blue Marble-Kartensätze.
Weitere Bildschirmaufnahmen finden Sie auf der englischen Seite "Software".

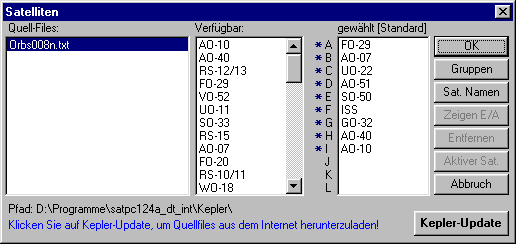

Die Grafik zeigt das Menü 'Satelliten' des Programms SatPC32. Ist ein neues Quellfile mit Keplerdaten verfügbar, wird es in der
linken Liste angezeigt. Damit die neuen Daten übernommen werden, muß nur der
Dateiname angeklickt werden. Die mittlere Liste zeigt die Namen der im Quellfile
verfügbaren Satelliten. Durch Anklicken in dieser Liste wird der Satellit in
die Auswahl (rechte Liste) übernommen. Durch Anklicken in der rechten Liste
wird er aus der Auswahl entfernt.

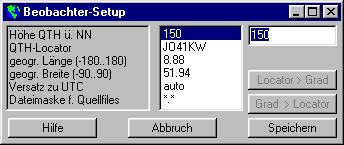

Diese Aufnahme zeigt das Menü 'Beobachter-Setup, in dem benutzerspezifischen Einstellungen (Standort, Versatz der lokalen Zeit gegenüber UTC, usw., eingegeben werden können.

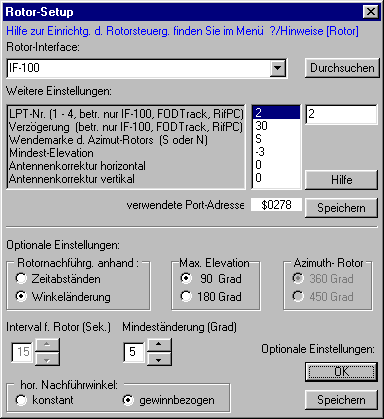

Im vorstehend abgebildeten Menü 'Rotor-Setup' können alle für die Rotorsteuerung erforderlichen Einstellungen vorgenommen werden. Die von SatPC32 unterstützten Rotor-Interfaces und -Controller können aus einer Liste ausgewählt werden. Um die Liste einzublenden, klickt man auf die kleine Schaltfläche rechts neben dem obersten weißen Feld.
Im unteren Abschnitt des Menüs können optionale Einstellungen der Rotorsteuerung erfolgen.
Die automatische Antennen-Nachführung kann z.B. wahlweise in gleichen
Zeitschritten oder auf Grund der Positionsänderung des Satelliten
erfolgen. Bei
dieser Alternative kann weiter die Option 'gewinnbezogen' gewählt werden:
Bei steigender Elevation
vergrößert sich entsprechend einer Cosinus-Funktion der horizontale
Öffnungswinkel der Antenne (steht diese senkrecht, ist die horizontale Ausrichtung bedeutungslos!).
Entsprechend vergrößert das
Programm den horizontalen Nachführschritt. Dadurch wird ohne
Gewinneinbuße die Zahl der horizontalen Nachführungen nahezu halbiert, der
Rotor wird entsprechend geschont.

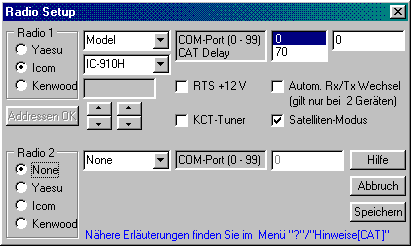

Im obigen Menü 'Radio-Setup' können alle Einstellungen für die CAT-Steuerung aller unterstützten Funkgeräte vorgenommen werden.

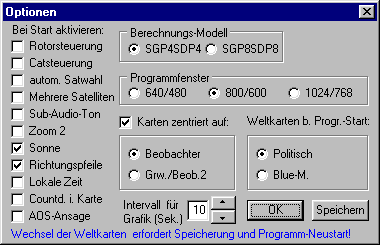

Im Menü 'Optionen' können die Vorgaben für den Programmstart festgelegt werden und die grafischen Darstellungen des Programms vorgenommen werden. Es kann zwischen 3 verschiedene Fenstergrößengewählt werden. Bei derOption 800 * 600 z.B. füllt das Programm bei einer
Bildschirmauflösung von 800 * 600 den Bildschirm, bei der Einstellung 1024 * 768 einen solchen Bildschirm zu etwa 2/3.
